Az Isover a hőátbocsátási tényező folyamatosan szigorodó követelményeire tekintettel kifejlesztette az alsó síkján fehér üvegfátyollal kasírozott Stropmax 31 üveggyapot hőszigetelő lemezt.
A Stropmax 31 rendkívül alacsony hővezetési tényezőjű (D = 0,031 W/mK), nem éghető, A2 tűzállósági osztályú, kiváló hangelnyelő képességű és kellő szilárdságú ahhoz, hogy a 60×120 cm lemezek a tengelyvonalaiknál egyszerűen, mechanikailag rögzíthetők legyenek a födém alsó síkjára.

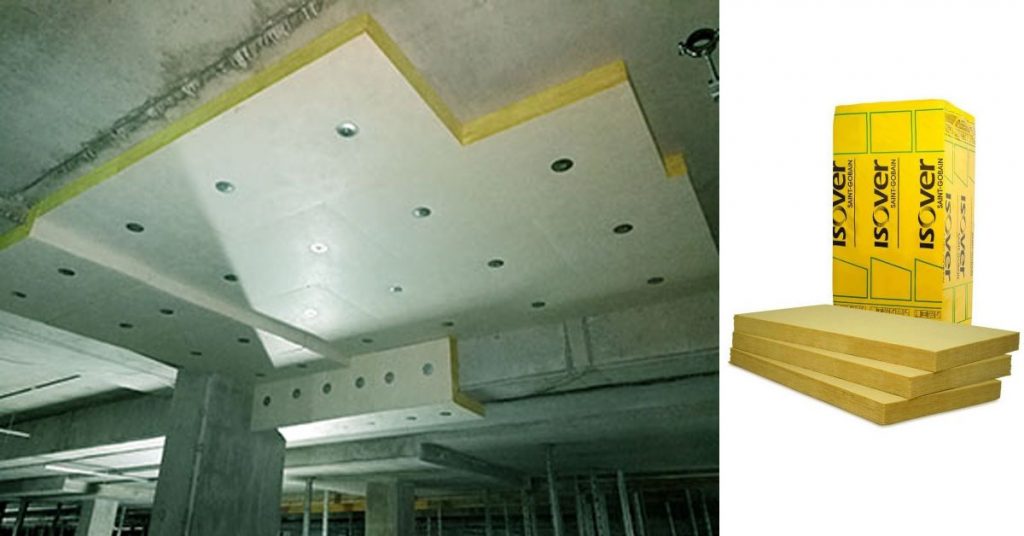

A Stropmax 31 garázs-, pince- és árkádfödémek alsó síkján hőszigetelésre, valamint a födém alatti tér zajszintjének csökkentésére, hangelnyelésre, illetve a födémek alatti tartószerkezetek (pl. pillérek) hőhídhatásának csökkentésére, megszűntetésére alkalmazható. Ezeken a felületeken pontszerűen, dűbelekkel rögzítendő. Jól alkalmazható ezen kívül belső falak hangelnyelő betétanyagaként, perforált falburkolatok és álmennyezetek mögött házimozikban, zenetermekben vagy géptermekben a zajszint csökkentésére.
Az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet szerint 2018. január elsejétől középületek és minden más épület esetében a kötelező hőátbocsátási tényező (U) követelményértéke:
|
Épülethatároló szerkezetek |
U (W/m2K) |
|
Árkád és áthajtó feletti födémeknél |
0,17 |
|
Alsó zárófödémnél fűtetlen terek felett |
0,26 |
A hatóságok által használt vagy tulajdonukban lévő új épületek esetén már 2019. január elsejétől, valamennyi új épület esetén pedig 2021. január elsejétől közel nulla energiaigényű épületet kell építeni. A passzívházaknál pedig valamennyi – nem üvegezett – épületszerkezetre U < 0,15 W/m2K a hőátbocsátási tényező követelményértéke.
A gyakori födémszerkezetek hőtechnikai tulajdonságát az 1. táblázat, a födémszerkezeten lévő gyakori padlószerkezetek hőtechnikai tulajdonságát pedig a 2. táblázat tartalmazza.
1. táblázat
| Födémszerkezetek |
Vastagság (cm) |
Rf hővezetési ellenállás (m2K/W) |
| vasbeton |
25 |
0,16 – 0,18 |
| vasbeton palló |
20 |
|
| vasbeton gerendás E + EB 30/19 és 60/19 |
20 |
|
| vasbeton gerendás FF, G + B 100, G + B 60 |
22 |
|
| vasbeton gerendás E + EB 60/24 |
25 |
0,21 |
| vasbeton gerendás M + MB |
30 |
0,25 |
| Bohn |
25 |
0,33 |
| kerámia elemes, felbetonnal CMG-1, F + FB |
23 |
0,36 |
2. táblázat
| Padlószerkezetek |
Rp hővezetési ellenállás (m2K/W) |
|
|
A |
parketta felbetonon |
0,13 |
| B | salakfeltöltésen párnafa + vakpadló + parketta |
0,44 |
| C | úsztatott padlószerkezet (burkolat, esztrich, 4 cm lépéshangszigetelő üveggyapot lemez) |
1,30 |
Árkád és áthajtó feletti födémek alsó, külső oldali hőszigetelésénél nyilvánvalóan már jelenleg is az U<0,15 W/m2K követelményt célszerű betartani. Itt a hőmérsékletkülönbség télen a kül- és beltér között 35°C. Az A és B típusú padlószerkezetek esetén 2 x 10 cm vastagságú, a C típusú padlószerkezetek esetén pedig 2 x 8 cm vastagságú STROPMAX 31 üveggyapot hőszigetelés beépítése szükséges a födémszerkezetek alsó síkján a követelmény teljesítéséhez.
A fűtetlen pince- és garázsfödémek alsó oldali, mennyezeti hőszigetelésénél az U = 0,26 W/m2K követelmény szerinti hőszigetelési vastagságokat kell beépíteni. Itt a hőmérsékletkülönbség télen a pince, vagy garázs légtere és a felette lévő lakótér között csupán 15°C. Az A és B típusú padlószerkezetek esetén ezért csak 10 cm vastagságú, a C típusú padlószerkezetek esetén pedig csak 8 cm vastagságú STROPMAX 31 üveggyapot hőszigetelést kell a mennyezetre szerelni a követelmény teljesítéséhez.
Az előzőek szerint hőszigetelt árkád és áthajtó feletti födémek, valamint a fűtetlen pince- és garázsfödémek tartószerkezetei (teherhordó falak, pillérek) a födémek alsó oldali hőszigetelése miatt jelentős hőhidakká válnak. A hőhídhatások kiküszöbölésére a tartószerkezeteket a födém alsó síkjától lefelé minden oldalukon hőszigetelni kell a szélességi méretük legalább 3-szoros hosszán. Például egy 30 x 30 cm vasbeton pillért a födém alatti 1,00 m hosszon kell körbehőszigetelni, fele olyan vastag hőszigeteléssel, mint amilyent a födém alsó síkján alkalmaztak.
Beépítési tudnivalók
A Stropmax 31 üveggyapot lemezeket mechanikus rögzítéssel, dűbelek alkalmazásával kell beépíteni. A rögzítőelemeknek nem éghetőnek kell lenniük és min. 60 mm átmérőjű szigetelésrögzítő tárcsával kell rendelkezniük. A rögzítőelemek száma táblánként legalább 2 db, de a tervezésnél figyelembe kell venni a gyártók ajánlását. A rögzítőelemet úgy kell beépíteni, hogy a táblák felületén lévő üvegfátyol bevonat ne nyomódjon be, mert ez esztétikailag rontja a kialakult felületet. Megfelelően felszerelt rögzítőelem esetében a szigetelésrögzítő tányér felfekszik a szigetelés felületére. Az üveggyapot rugalmassága, és egyúttal a felületi merevsége lehetővé teszi, hogy a lemezeket szorosan egymáshoz illesztve, összefüggő, egyenletes felületet kapjunk. Ahol szükséges, a lapok szélét az ISOVER Stropmax 31 üvegfátyol borításának visszahajtásával lehet lezárni.
Műszaki adatok
- Hővezetési tényező: λD = 0,031 W/mK.
- Hangelnyelési osztály: A
- Súlyozott hangelnyelési tényező: αw 0,85 (40-99 mm)
- Súlyozott hangelnyelési tényező: αw 1,00 (100-180 mm)
- Fajlagos áramlási ellenállás r ≥ 5 kPa·s/m2
- Tűzvédelmi osztály: A2-s1, d0
- Termékkód:
MW–EN 13162 T4–DS(70,90)–WS–WL(P)–MU1–AW0,85–AFr5 (40-99 mm)
MW–EN 13162 T5–DS(70,90)–WS–WL(P)–MU1–AW1,00–AFr5 (100-180 mm)
